HT-THERMIC® 하이-써믹이란
무엇일까? |
|
하이-써믹은 초고온 하에서 사용하기 위하여 보호관과 소선 사이에 불활성 가스를 넣은
열전대를
칭하는 일본 야마리(山里 : YAMARI)사의 등록상표입니다. 하이-써믹은 일본 야마리에서 처음으로
유일한 완벽한
공정을 통하여 개발되었고, 2,000℃까지의 고온 측정 시 장시간 우수한 안정성을
유지하므로 고온 열처리에 사용하는 저명한 센서로의
명성을 갖게 되었습니다. (주)한생계기는 이미
기술 이전을 통해 초고온 열전대의 가격, 성능, 품질 등의 장점을 고객에게 드리고
있습니다. |
|

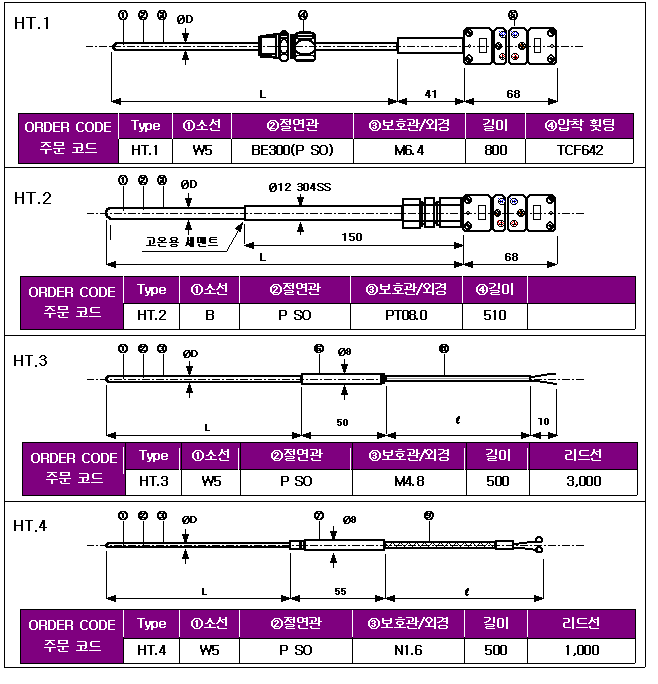

HT-THERMIC® 하이-써믹의 표준형
단위 : mm |
|
|
|
① 소선
|
|
② 절연관
|
|
③ 보호관
|
|

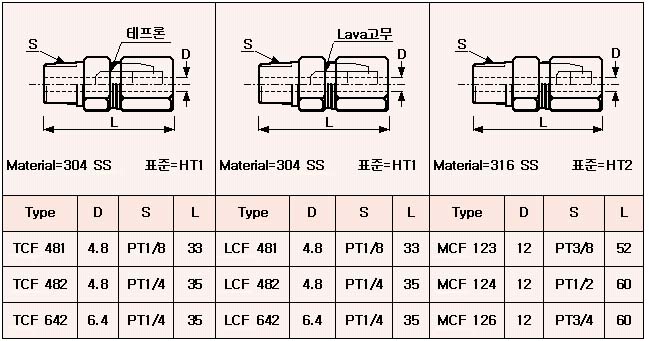

④ Compression Fittings
|
|
HT-THERMIC® 하이-써믹의 소선, 절연관,
보호관 |
|
일반적으로, 고온의 다양한
로(爐)나 용기 안에 반복해서 발생 하도록, 분해되기 쉬운 합성물의 생성을 촉진하는 진공 또는 환원 분위기의 저온에서 조차, 화학 반응 및
분열을 기대하지 않는 것이 통상입니다. 열전대 자체로, 조립 품 사이의 접촉에 의한 반응 또는 증발 요소에 의한 증발 단계의 반응이 자주
발생되며, 결과적으로 열전대는 질이 떨어집니다. 이런 현상은 산소, 습기 또는 불순물의 흔적이 있으면 크게 가속화 됩니다. 따라서, 자재
선정 및 품질 관리는 열전대의 성능 및 수명을 결정하는 필수 요소입니다.
| |
|
 |
|

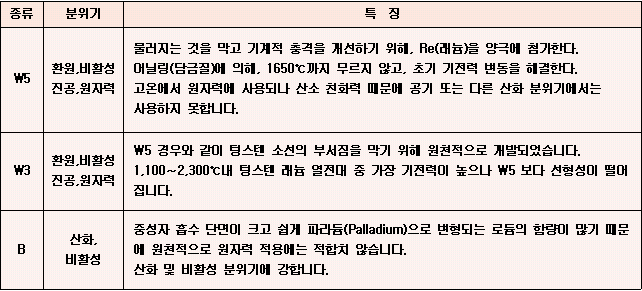

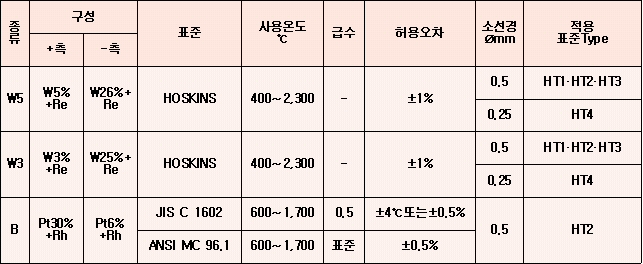

하이-써믹용 소선은 주위 환경
및 온도 범위에 따라 주의해서 선정해야 합니다. 소선의 종류는 B, W3,W5가 많이
쓰입니다. 원자력 발전소 같은 극단적 환경에는
특별한 소선으로, Pt5%Mo/Pt0.1% Mo, Mo-Nb, Ni18%Mo/Ni등
다양한 종류가 있으며 주문에 의한 공급이
가능합니다. |
|
|
|
 |
|
|
|
 |
|

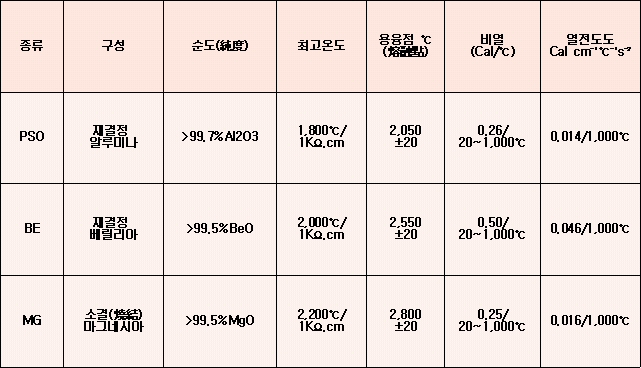

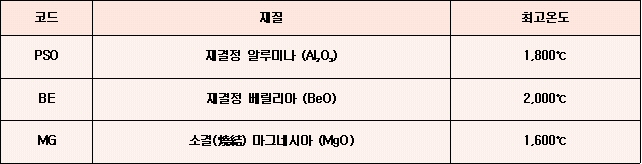

1,200℃이상 고온에서 사용시, MgO 또는 Al2O3 가루 절연관의 저항률 저하로 알루미나
또는
베릴리아의 고순도 소결 절연관이 사용됩니다. |
|
|
|
 |
|

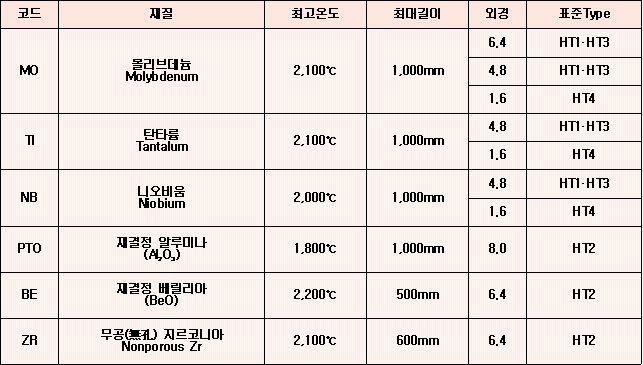

적절한 보호관의 선택은 열전대 자체의 재현성 및 수명을 결정하는 가장 중요한 요소입니다.
그러므로, 특히
고온 하에서 열전대 자재와 환경 사이에 자주 발생하는 화학 반응으로 인해 악화되는 환경 조건에 대한 폭넓은
지식이 요구됩니다. |
|

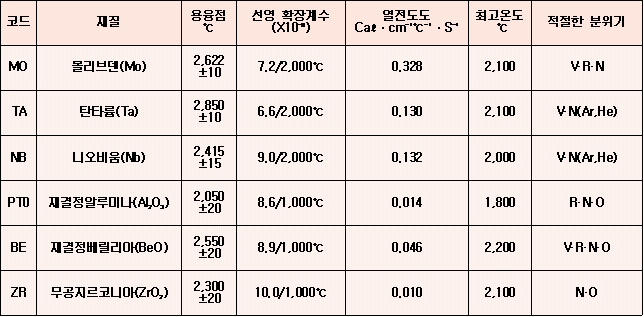

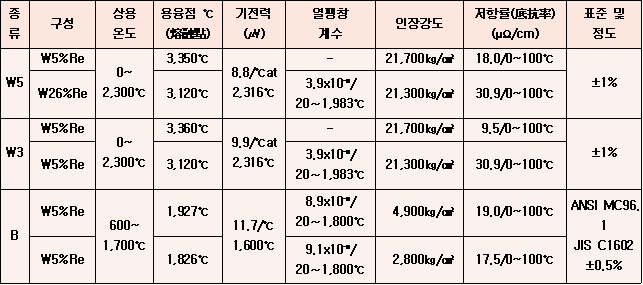

 재질의 특성 |
|
|
|

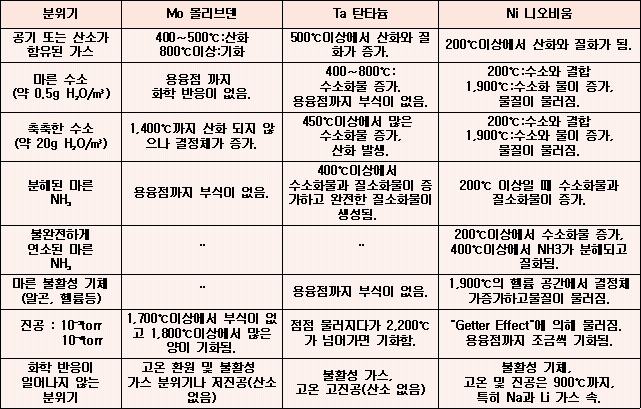

다양한 분위기에서 열저항 금속의
안정도 |
|
|
|

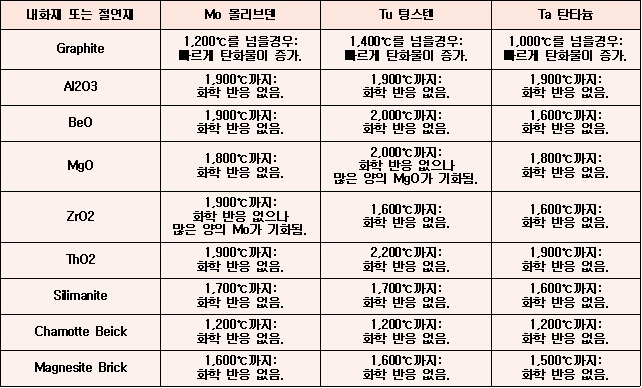

고온에서 금속과 절연재 사이의
화학반응 |
|
 주의:
* 표는 10-4torr(기체의 압력 단위로 1/760 기압)값.
100∼200℃ 보다 낮은 보호 분위기 내.
|
|
| | |
