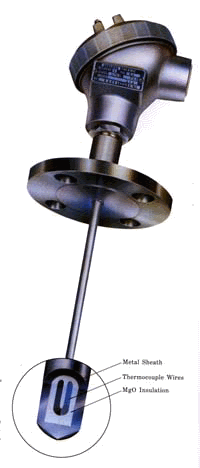

THERMIC ® 써믹이란 무엇일까?
써믹(Thermic)은 금속 보호관에 열전대 소선을 넣고 MgO(산화 마그네슘)을
충진(充塵)한 후
인발(引拔)하여 만든 시즈 열전(Sheathed Thermocouple) 를 칭하는 일본 山里(YAMARI)의 등록 상표입니다. 써믹은 높은
절연성 및 압력에 강합니다. 또한 KS, JIS(C1605-1982), ANSI, BS, DIN등규격에 명시된 기전력 (EMF)오차의
한계를 넘지않는 신뢰성이 높은 제품입니다.
THERMIC
® 써믹의 특징
|
1) 빠른 응답성
소선, 절연재 및
보호관이 조합되어 통합된 구조의 실체로써 온도 변화에
매우 빠른 응답성을 갖는다.
2) 높은 유연성 및 기계적
강성
단단하게 다져진 형태의 써믹은 기계적으로 높은 강도를 가지고, 시스
외경의 2배 까지의 반경으로 휠수
있는 유연성을 갖고 있습니다.
3) 열, 부식, 압력에 우수한 내구성(耐久性) 열에 대한 내구성이 강한 금속
보호관 속에
고순도 MgO 가루로 단단하게 조합되어 주위 분위기로부터
높은 비통기성 및 부식에 강하고 500Kg/㎡의 높은 압력에도 견딜 수
있습니다.
4) 케이블(선) 규격의 폭넓은 선정
외경 0.25∼12.7mm의 다양한 규격과 300M까지
길이 선정이 가능합니다.
소선을 2쌍 3쌍도 적용할 수 있습니다.
5) 광범위한 측정 온도
범위
극저온 -200℃부터 +1,200℃의 높은 온도 까지 측정할 수 있습니다.
| |
|
|
THERMIC ® 써믹의
적용 |
|
■ 철 및 비철 산업 : 고로(高爐), 변환기, Soaking Pits, Annealing 로(爐), 전기로,
진공 유도로, 연속 투사기
(Continuous Caster), 열처리, 제재소
등.
■ 전력 및 석유 공정 산업 : 대형 가열기, 발전기, 보일러;수 냉각기, 급수&배수; 터빈 케이스, 금속 및
베어링,
발전기가스, 물 가스, LPG, LNG 등.
■ 전기 전자 산업 : 모타, 변압기, 발전기; 반도체 및 IC, LSI 전자관의 공정 온도제어
등
■ 유리 및 세라믹 산업 : 회전 가마(로), 터널 가마(로), 기타 유리 가마(로), 시멘트 및 벽돌; 연도(煙道), 예열기,
템퍼링 가마(로) 등
■ 화학 및 석유화학 산업 : 다양한
가스, 용액 등 화학 반응기; 플라스틱 사출기, 금형, 분류 및 정유 타워,
합성 섬유, 제약 공정 등.
■ 원자력 발전소 :
원자로, 가스 및 물 냉각기, 연료봉 등.
■ 조선 산업 : LNG 및 LPG 전송의 표면 온도: 열교환기, 디젤 엔진
등.
■ 섬유 및 식료품 산업 : 섬유 분출기의 온도 조절, 판 및 두루마리 히-타, 염료 공정, 설탕 정제, 육 가공, 제빵,
과자제조, 양조 등
■ 기타 : 실험실, 플라즈마아크
연구소, 전자빔, 레이저, Single Crystal Growth 및 기타 물리적 특성 |
|

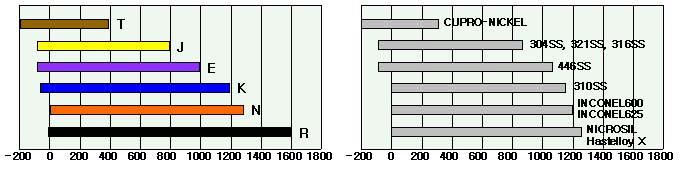

THERMIC ®측정
범위 |
|
열전대 소선
단위 : ℃ Sheath 재질
단위 :
℃ |
|
|
|

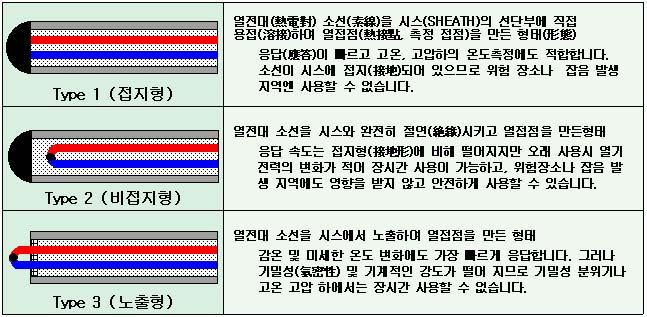

THERMIC ®Hot
Junction (열접점, 측정접점) |
|
 |
|

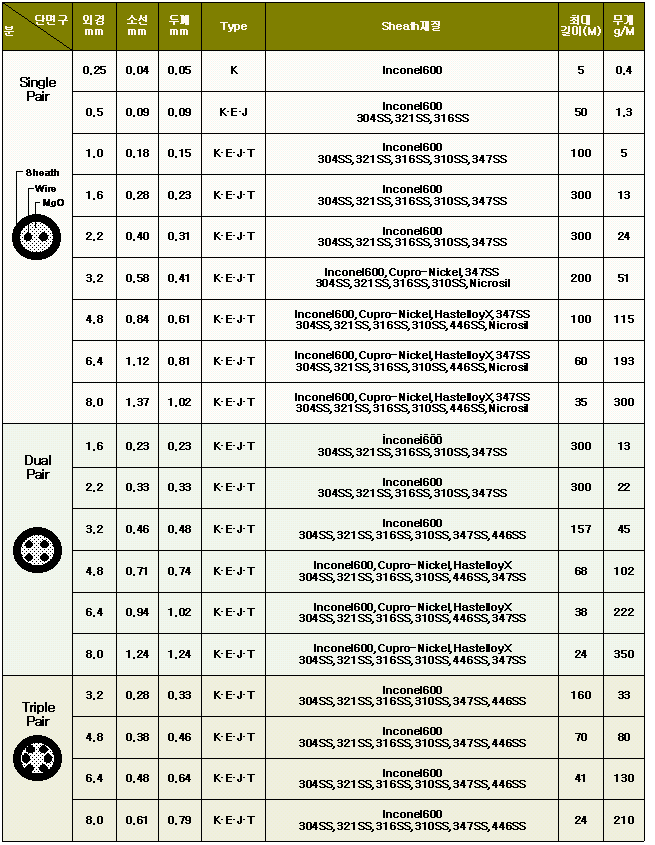

THERMIC ®써믹의 종류 및
사이즈 |
|
 주의:304L, 316L, Inconel 625, Incoloy 825 등 특별 시스 재질도 상담후 제작, 공급
가능합니다.
특별한 시스 외경, 1.5mm, 2.0mm, 3.0mm, 4.5mm, 6.0mm, 9.5mm,
10.5mm, 12.7mm,
15.9mm, 19.1mm 등도 제작 공급
가능합니다. |
|

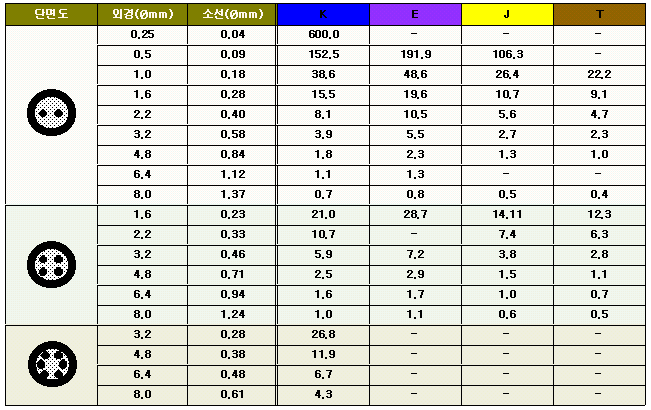

THERMIC ®Loop 저항
단위 : Ω/m at 20℃ |
|
|
|

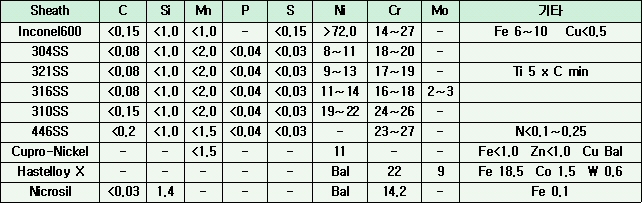

THERMIC ®Sheath
재질의 분석
단위 : % |
|
|
|

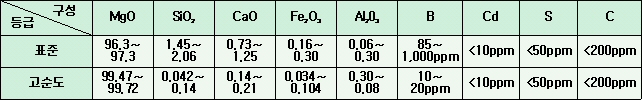

THERMIC ®절연
재질 |
|
Purity (순도)
단위
: % |
|
|
|
물리적 특성 |
|
|
|

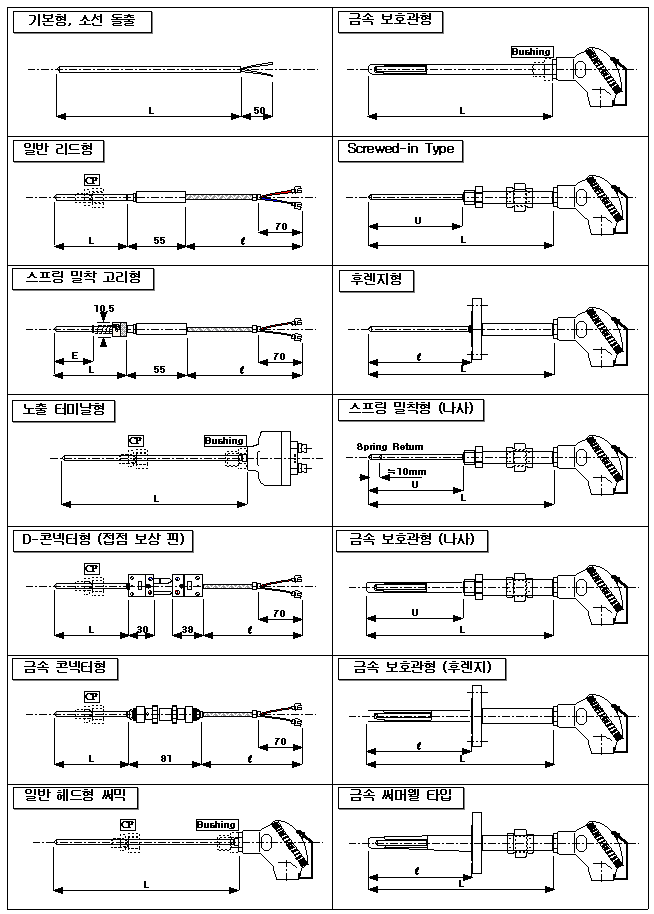

THERMIC ®써믹의
기본형 |
|
|
|

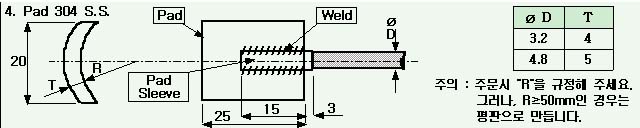

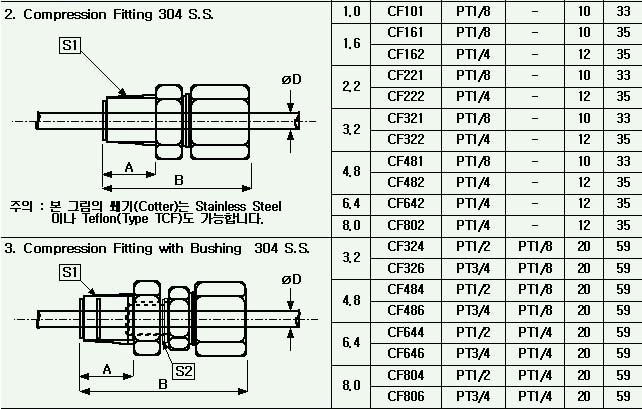

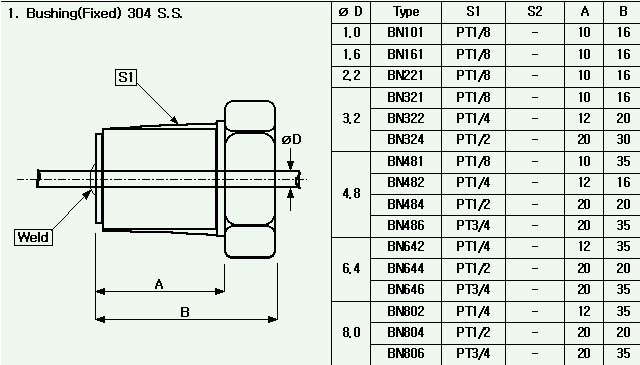

THERMIC ®표준 부속품
Unit : mm |
|
|
|
|
| | |
