검사 및 시험

 한생계전의 모든 제품(일반 저항체, 레지믹, 레지스림 등)은 출하 전에 다음 절차서에 따라 검사 및 시험을 합니다.



1. 외관 및 구조검사
  결합 부위, 용접, 명판, 기타 여러 부품의외관 및 결합된
구조의 최종 상태를 시각적으로 검사합니다.  고객이 의뢰할
경우 용접 부위의 색침투(色浸透 : Color Penetration) 검사를 할 수 있습니다.

2. 치수 검사
 도면상에 규정된 치수는 자와 켈리퍼스(Calipers)로
검사합니다. 특별히 지정한 규격이 없을 경우, 치수 검사는
다음 표에 따라 실시 합니다.

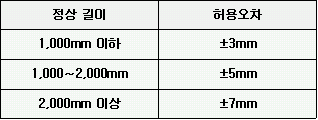

RTD 길이

 레지믹,레지스림의 길이

*주의 : 보호관 또는 써머웰과 결합된 RTD의 경우는 기능상 문제를 초래하지 않는 범위 내에서의 길이의 오차는
       합격으로 처리 합니다.

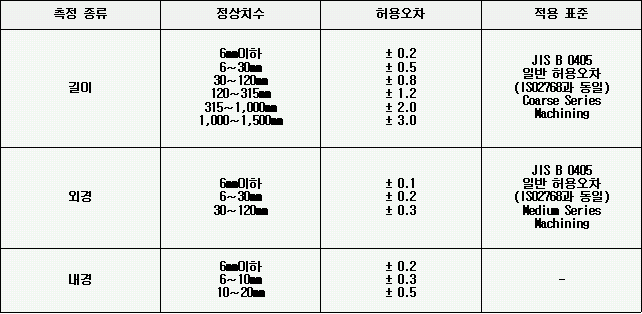

써머웰의 치수

3. 절연 저항 시험
리드선과 외부 금속간의 절연 저항은 실온(室溫)에서 DC250V 또는 500V 메가 테스터로 측정합니다.


4. 온도 저항 교정

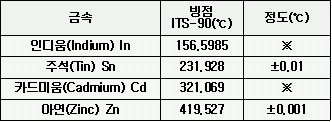

 각 제품은 빙점(0℃)과 끓는점(100℃)에서 저항값을 교정합니다.  -50∼500℃ 범위 내 비교 시험
또는 인디움(Indium), 주석(Ti), 카드뮴(Cadmium), 또는 아연(Zinc) 각각의 빙점에서 고정점 시험도
요청 시 수행합니다.


※ 정도는 금속 각각의 정제의 순도에 따라 달라집니다.

5. 기타 검사 및 시험
선간 저항 시험, 내전압 시험, X-Ray 시험, 진동 시험, 압력 시험, 헬륨 누설 시험등 고객의 요구시
시행하고 Report 제출이 가능합니다.


1) 온도 범위

   온도 범위는 통상 절연재와 감지 설계에 의해 정해집니다. 최선의 적용 방법은 다음 세가지로 제안합니다.      -200∼250℃  20∼250℃  250∼500℃

2) 표준

   백금 RTD용 표준은 각 국가와 국제 표준이 있습니다. 이 가운데, 국제적으로 잘 알려진 것은 국제표준 IEC
   751, 독일 DIN 43760, 영국 BS1904 및 일본의 JIS 1604-1989(Pt)가 있습니다.
   이들 모두의 R
100/R0 의 값은 1.3850 으로 동일합니다.  그러나 현재, R100/R0 가 1.3916인 미국의"American
   curve" 또는 구JIS 1604-1981(Pt)도 사용하고 있습니다.

3) 정도(Accuracy)

   정도 또는 허용오차(Tolerance)는 일반적으로 A급 및 B급으로 규정합니다.  어떤 온도(t℃)에서 100Ω 소자의
   허용오차는 B급은 ±0.3+(0.005 x t)℃ A급은 ±0.15+(0.002 x t)℃ 입니다.

4) 응답 시간

   응답 시간은 센서를 접촉하는 지점의 매개물과 유속에따라 좌우됩니다. 자세한 사항은 문의해 주십시오.

5) 자체 가열

   자체 가열로부터 발생하는 오차는 센서에 공급되는 초과 여자(勵磁) 전류 및 센서 주위의 매개물
   때문입니다.
   극미하게 자체 가열하는 센서에 권고하는 전형적인 전류값은 1∼2 mA 사이입니다.

6) 진동 및 충격

   올바르게 지지될 경우, 센서는 10Hz∼1KHz의 주파수 범위에서 30g 수준의 진동에 견뎌야 하고, 경도방향을
   포함한 X축 및 Y축에 두 번 시험해 490 M/Sec
2 (50g 와 동일) 수준의 가속의 기계적 충격에도 견뎌야합니다.

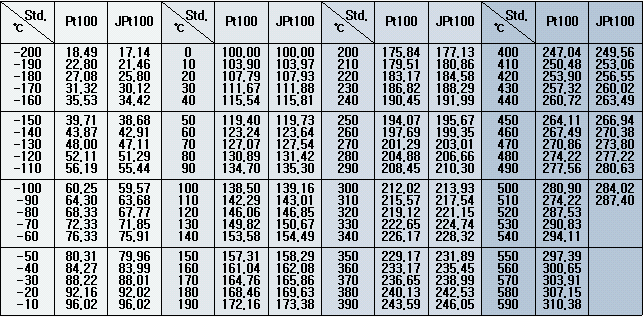

Pt100Ω 소자의 일반적인 저항

Pt100 : R0 = 100.00Ω   R100/R0=1.3850    JIS C 1604-1989, IEC 751, BS 1904, DIN 43760
JPt100 : R0 = 100.00Ω   R100/R0=1.3916    JIS C 1604-1981, American Curve

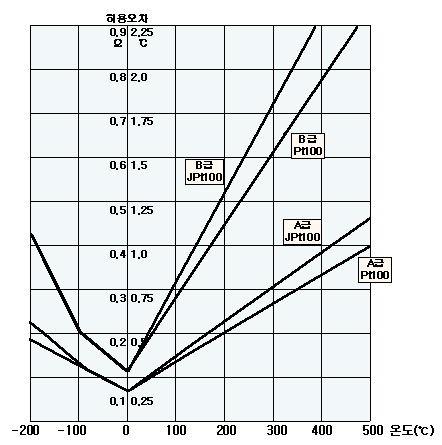

허용오차 (Pt100Ω 소자온도/저항함수)
